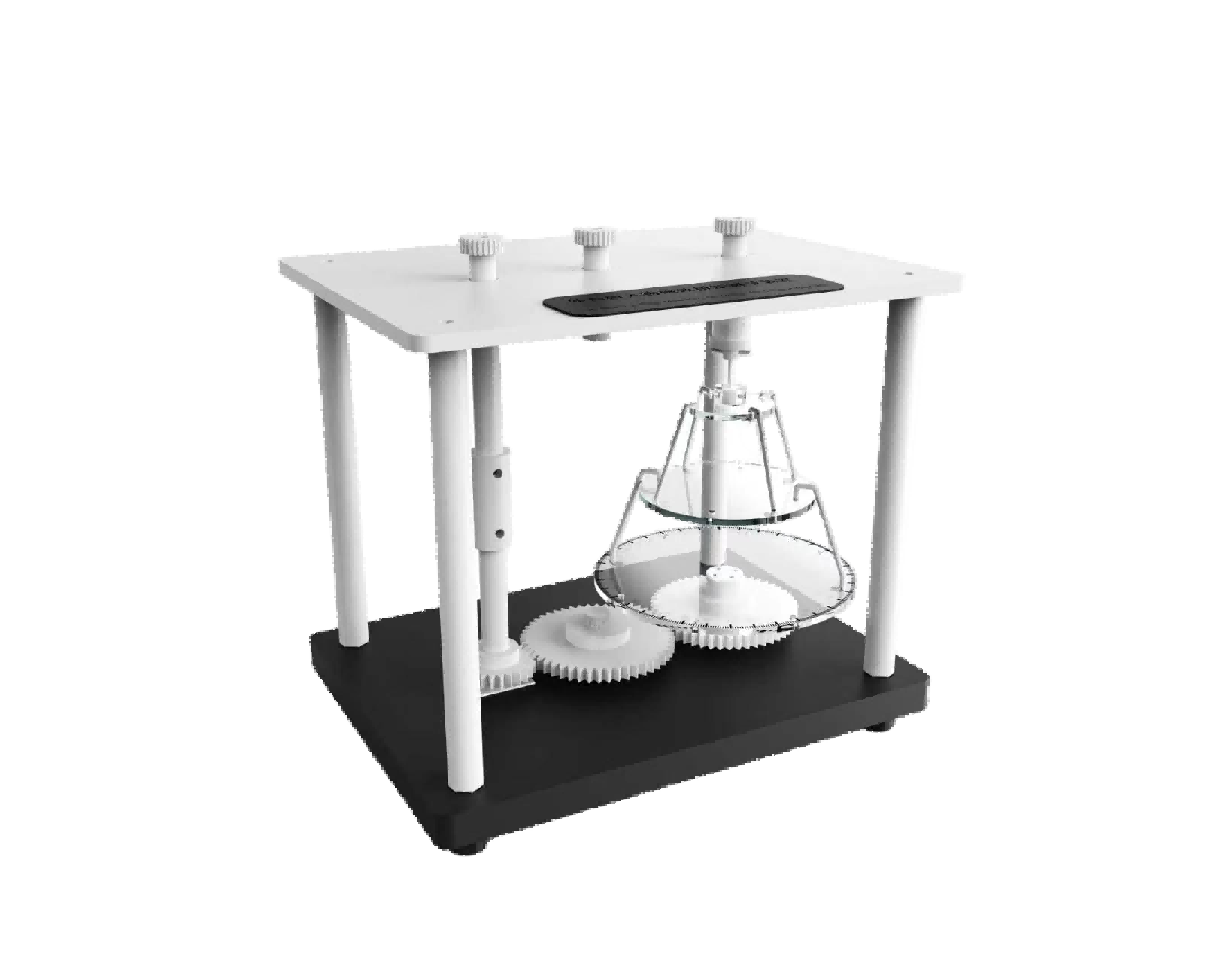

外科植入物磁致扭矩測量裝置

一、概述

磁致扭矩測量裝置于磁共振系統中的靜磁場對器械產生扭矩,使器械長軸沿磁場方向排列,該扭矩可通過扭擺法測量將器械放置在懸掛于扭簧的載物盤上。試驗裝置位于磁共振設備的磁體中央磁場均勻處。扭矩大小取決于載物盤相對于平衡位置的偏轉角。通過旋轉支撐扭和載物盤的框架,可測得植入物的偏轉角,從而計算出扭矩。將最大扭矩與器械的Z惡劣重力矩進行比較,Z惡劣重力矩等于器械最大線性尺寸和重量的乘積。

二、執行標準

YY/T 0987.5-2016 《外科植入物磁共振兼容性第5部分:磁致扭矩試驗方法設備參數》

二、技術參數：

扭轉角度：0~180°（可做其他旋轉角度量程）

扭矩量程：0~1.0N.m （可根據客戶需求更換扭簧組）

外形尺寸：400*300*400mm（L×W×H）

重量：10kg

四、配置清單：

產品合格證 一張

產品使用說明書 一份

產品畫冊 一份
