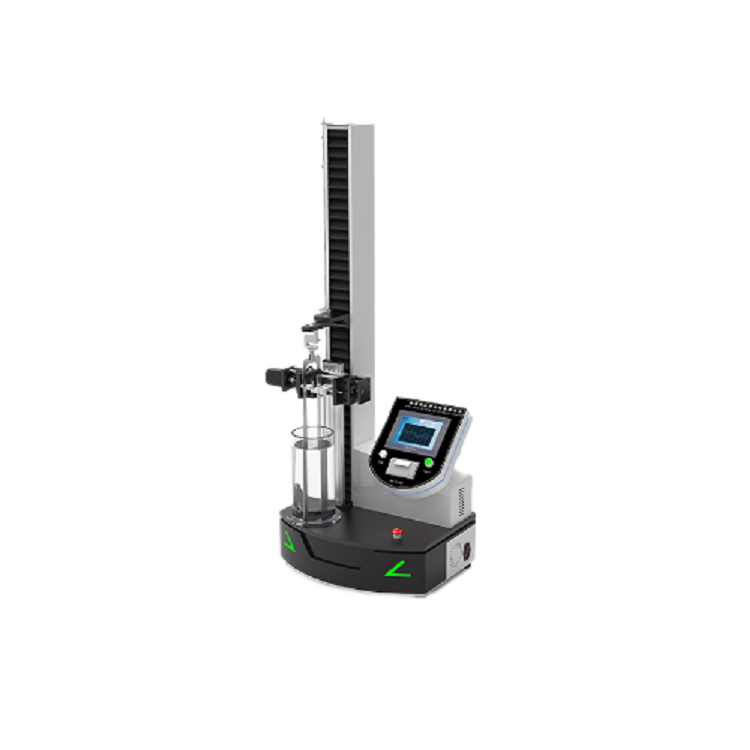

普通款非血管內導管導絲滑動性能測試儀（親水涂層摩擦力測試儀）
導尿管滑動性能測試儀、胃管滑動性能測試儀
?一、產品結構與工作原理及特點
非血管內導管導絲滑動性能測試儀是一種用于精確評估醫療器械（如導尿管、氣管插管、球囊導管、導絲等）在非血管環境中滑動性能的專業設備。其核心功能、結構及應用如下：
1、結構與工作原理
A?核心組件?
①?支撐裝置?：可調節高度與角度，固定導管并模擬人體內環境穩定性?。
②?測試臺?：提供導管放置平臺，支持角度調節以模擬不同體內路徑（如氣管插管）?。
③?移動裝置?：精確控制導管的滑動速度（0.05–600 mm/min）和距離，模擬臨床操作?。
④?測量裝置?：通過高精度傳感器實時監測摩擦力，計算摩擦系數（關鍵性能指標）?。
⑤?夾持裝置?：采用邵爾硬度55–60的硅橡膠片及聚氨酯手術膜，施加法向夾持力（標準2N–5N）?。
B?工作流程?
導管經水浴浸泡（模擬體內濕潤環境）后，由夾持裝置固定；移動裝置牽引導管滑動，傳感器同步采集摩擦力數據，系統自動生成力-位移曲線及摩擦系數報告?。
產品特點
優點 | 集成化操作系統，觸摸屏按鍵設置，一鍵啟動，自動監測，測試結束自動生成結果，一臺設備滿足多項測試，測試穩定，數據安全可靠 |
核心競爭力 | 操作簡單方便，設備故障率低，使用國內或進口先進檢測元件，整機操作順暢，誤差小，使用年限長 |
數據顯示 | 實時顯示當前數據等 自動判斷試樣合格/不合格，并顯示、報警 內置大容量存儲器，可存儲不少于1000組測試數據（數據一般保留7天會被覆蓋） 配備USB接口，可導出測試數據；可選配RS232接口連接電腦打印機 |
結構特點 | 通電就可以使用，簡單快捷 |
二、滿足標準
標準號 | 名稱 |
YY/T 1536-2017 | 非血管內導管表面滑動性能評價用標準試驗?zāi)Ｐ?/span> |
YY/T 1898-2024 | 血管內導管導絲 親水性涂層牢固度試驗方法 |
T/CSBME 021-2020 | 導尿管親水涂層潤滑性能評價方法 |
三、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 內置微型打印機，數據實時曲線分析 |
試驗力 | 0–20N（標配），可選5N/30N/50N，精度±0.05%FS? |
滑動速度 | 0.05–600 mm/min（連續可調）? |
溫度控制 | 37±2℃恒溫水浴（模擬人體溫度），水浴控制系統外置設備里面? |
數據輸出 | 最大值/最小值/平均值、標準方差? |
夾持力 | 0–20N（標配），可選5N/30N/50N，精度±0.05%FS |
加持距離 | 0-200MM可任意設置 |
導管夾片規格 | 導管夾片由邵爾(A )硬度為 5 5或者60的硅橡膠片和聚氨酯手術膜制成,厚度為（2.0士0.1)mm,寬度為 (10 士 0.3)mm和15*25*5MM為標配（可選擇其他規格） |
拉伸空間 | 約750mm |
水槽 | 亞克力制造，外置方式，有排水口，外置設備里面 |
外形尺寸重量 | 約830*480*1620（mm） 約49kg |
功率 | 約80W |
電源電壓 | AC220V 50Hz |
自制軟件，實時監測，可USB導出結果，可連接電腦 | |
四、計量要求以及測試項介紹
標準號 | 建議計量內容 | 建議計量點 |
YY/T 1536-2017 | 試驗力0–20N（標配），精度±0.05%FS | 標準要求力值10N，設備0–20N，建議計量10N |
測試項 | ||
導管導絲滑動性 | 評估醫療器械（如導尿管、氣管插管、球囊導管、導絲等）在非血管環境中滑動性能的專業設備 | |
五、標配物品以及用途
名稱 | 數量 | 用途 | 參考圖 |
主機 | 1臺 | 設備整機發貨，無需安裝 |
|
氣管4米 | 2根 | 模擬長距離滑動 | / |
100克帶鉤砝碼 | 1個 | 模擬臨床使用中組織對導管的夾持力 | / |
501A室溫-100度恒溫槽 | 1個 | 測試時精確模擬人體環境溫度以保證測出的導管滑動性能數據真實、有效 | / |
芯棒 | 1套 | 直徑3.6/2.9/1.9/3.2/2.7/1.3各1根 | / |
電源線 | 1根 | 設備連接插座使用 | / |
說明書 | 1份 | 介紹設備使用方法以及保養等注意事項 | / |
操作視頻(電子版) | 1份 | 手把手指導操作流程，學習更方便 | / |
合格證及保修卡 | 1份 | 出廠質檢，質保服務 | / |
銘牌 | 1個 | 記錄設備整體信息 | / |
六、核心應用價值
?產品研 | 優化導管涂層材料與結構設計，降低摩擦系數（如摩擦系數<0.15的導絲可提升手術成功率）?。 |
?質量控制? | 確保批量產品滑動性能一致，避免臨床操作阻力過大導致患者不適或插管失敗?。 |
?競品分析? | 橫向?qū)Ρ炔煌放茖?dǎo)管的滑動性能，為采購提供依據?。 |
七、設備使用特點
支持?雙向試驗?zāi)Ｊ?（進程/返程摩擦測試）及?往復摩擦試驗??。 |
彩色觸控屏，數據實時曲線分析?。 |
自動過載保護與緊急制動，保障操作安全?。 |
八、質保售后
安裝調試 | 公司可在買方準備好設備所需外部條件(如水，電等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。 |
保修 | 設備保修期為1年,易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。 |
維修反應時間 | 賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在最短的時間內盡快排除故障 |
終身服務 | 賣方承諾在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。 |
